圓錐破碎機的工作原理和結構設計詳解

鄭州天宇重工 2021-09-24

咨詢

　圓錐破碎機是采用層壓破碎原理破碎物料，由于其獨特的破碎原理，在破碎過程中對于設備的磨損較少，且進料量較大，生產效率較高。那么圓錐破碎機具體的工作流程是怎么樣的，很多人都不太了解，下文我們就來詳細介紹下圓錐破碎機的工作原理和破碎流程。

圓錐破碎機的工作原理介紹

圓錐破碎機主要是利用定錐和動錐的工作面之間的擠壓來進行破碎物料的，內部的結構為動錐體固定在偏心套筒體內部的懸掛豎軸上，偏心套筒置于止推軸承上。
圓錐破碎機在工作時，礦石會通過給料口投料，且通過分配盤落入破碎腔，分配盤通過豎軸的旋轉而獲得振動，會將礦石均勻的分配到動錐體的周圍，電動機的旋轉會通過皮帶輪、傳動軸和圓錐破碎機的圓錐部繞著固定軸做周期性旋擺運動，在這個過程中，動錐的破碎壁會不斷靠近又離開固定的軋臼壁的表面，在兩者中間的礦石會受到不斷的擠壓，撞擊和研磨進行破碎。而排料的過程同樣是通過電動機帶動齒輪驅動偏心套轉動，破碎錐做旋擺運動，在破碎錐離開固定錐且大小排料標準時，物料會向下排出。

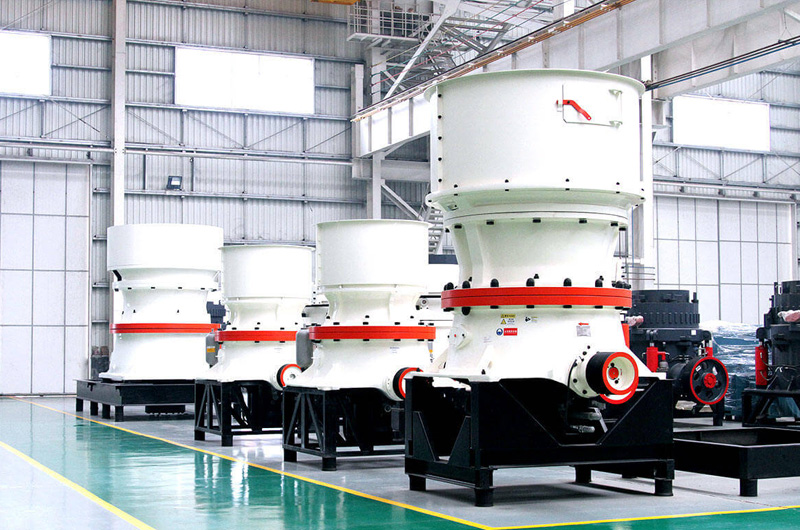

圓錐破碎機工作原理

圓錐破碎機的結構設計優勢

圓錐破碎機的機殼分為上部和下部，中間使用螺栓進行連接，且在螺栓上有安裝彈簧，如果有不可破碎物如金屬鐵塊等物料落入破碎腔后，彈簧會產生壓縮變形排出異物，不動錐會被舉起，排礦口增大后將其排除，而彈簧可以保證主軸不被損壞。
圓錐破碎機具有較大的破碎力和抗壓強度，可以適用于中高硬度的礦石，在破碎過程中對于設備的磨損較小，且設備易磨件采用高耐磨鑄鋼材質，其中錐體和礦石的接觸面采用高錳鋼材質的襯板，不易刮花且襯板在磨損后也可以單獨更換，使用壽命更長。

圓錐破碎機的種類較多，分為短頭型、中型和標準型等撒種，三者工作原理相同但結構設計有細微區別，比如短頭型圓錐破碎機的動錐和定錐長度較短，且平行帶較長，破碎后的物料更小可以用于物料細碎處理。標準型圓錐破碎機則更多用于物料的中碎。
